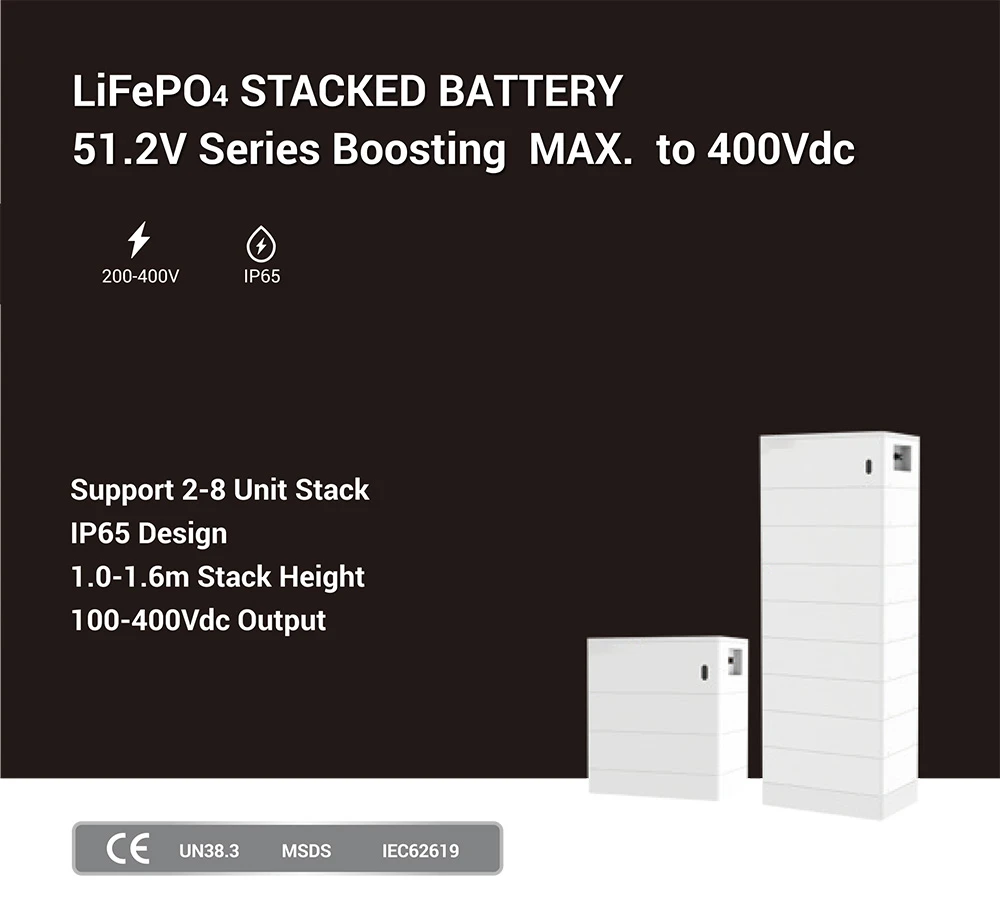

उच्च वोल्टेज मॉड्यूलर LiFePO4 ऊर्जा भंडारण प्रणाली
डीटी स्टैक्ड लिथियम बैटरीएक उच्च वोल्टेज, मॉड्यूलर ऊर्जा भंडारण समाधान है जो आवासीय, वाणिज्यिक और औद्योगिक सौर अनुप्रयोगों के लिए डिज़ाइन किया गया है। ए पर निर्मित51.2V LiFePO4 बैटरी मॉड्यूल, सिस्टम लचीली स्टैकिंग का समर्थन करता है400V डीसी, हाइब्रिड और ऑफ{0}ग्रिड सौर प्रणालियों के लिए उच्च दक्षता, लंबी सेवा जीवन और विश्वसनीय प्रदर्शन प्रदान करता है।
यह स्टैक्ड लिथियम बैटरी सिस्टम एक स्केलेबल आर्किटेक्चर को अपनाता है जो कई बैटरी मॉड्यूल को लंबवत रूप से स्टैक करने की अनुमति देता है, जिससे एक कॉम्पैक्ट और उच्च वोल्टेज बैटरी बैंक बनता है। इनडोर और आउटडोर दोनों इंस्टॉलेशन के लिए डिज़ाइन किया गया, सिस्टम में विशेषताएं हैंIP65-रेटेड संलग्नक, उन्नत बीएमएस सुरक्षा, और परिनियोजन और रखरखाव को सरल बनाने के लिए प्लग-इन-एंड-प्ले इंस्टॉलेशन।
स्टैक्ड लिथियम बैटरी की मुख्य विशेषताएं
- उच्च वोल्टेज डिज़ाइन (200-400V DC)
करंट को कम करता है, ऊर्जा हानि को कम करता है, और समग्र सिस्टम दक्षता में सुधार करता है।
- मॉड्यूलर और स्केलेबल संरचना
समर्थन2 से 8 बैटरी मॉड्यूल, सिस्टम ऊर्जा से विस्तार योग्य के साथ10.24 kWh से 40.96 kWh.
- उन्नत LiFePO4 रसायन विज्ञान
बढ़ी हुई सुरक्षा, थर्मल स्थिरता और लंबा चक्र जीवन।
- IP65 सुरक्षा स्तर
बाहरी वातावरण और कठोर मौसम की स्थिति के लिए उपयुक्त।
- एकीकृत स्मार्ट बीएमएस
बहु-स्तरीय हार्डवेयर और सॉफ़्टवेयर सुरक्षा, दोष निदान और मॉड्यूल अलगाव।
- प्लग एंड प्ले इंस्टालेशन
साधारण विद्युत कनेक्शन के साथ फर्श पर स्थापित स्टैक्ड कैबिनेट डिज़ाइन।
- लंबी सेवा जीवन
इससे अधिक6000 चक्र @ 80% डीओडी, डिज़ाइन जीवन 10 वर्षों से अधिक।
एकल बैटरी मॉड्यूल
| पैरामीटर | विनिर्देश |
|---|---|
| बैटरी प्रकार | LiFePO4 |
| नाममात्र ऊर्जा | 5.12 किलोवाट |
| नाममात्र क्षमता | 100 आह |
| नाममात्र वोल्टेज | 51.2 V |
| वोल्टेज रेंज | 43.2 – 58.4 V |
| ऑपरेशन तापमान | डिस्चार्ज: -20 डिग्री से 45 डिग्री / चार्ज: 0 डिग्री से 45 डिग्री |
| चक्र जीवन | >25 डिग्री पर 6000 चक्र, 80% डीओडी |
| डिज़ाइन किया गया जीवन | 10+ वर्ष |
| आयाम (डब्ल्यू×एच×डी) | 600 × 390 × 158.5 मिमी |
| वज़न | 44 किग्रा |
| बाड़े की सुरक्षा | आईपी65 |
उत्पाद विवरण
| पैरामीटर | डीटी-48100-4एस | डीटी-48100-5एस | डीटी-48100-6एस | डीटी-48100-7एस | डीटी-48100-8एस |
| बैटरी मॉड्यूल ऊर्जा (किलोवाट) | 20.48 | 25.6 | 30.72 | 35.84 | 40.96 |
| मॉड्यूल संख्या | 4 | 5 | 6 | 7 | 8 |
| रेटेड वोल्टेज (वी) | 204.8 | 256 | 307.2 | 358.4 | 409.6 |
| वोल्टेज रेंज (वी) | 172.8-233.6 | 216-292 | 259.2-350.4 | 302.4-408.8 | 345.6-467.2 |
| चार्ज करंट (ए) | 20 | 20 | 20 | 20 | 20 |
| अधिकतम. डिस्चार्ज करंट (ए) | 50 | 50 | 50 | 50 | 50 |
| आयाम:(डब्ल्यू*डी*एच) | 600*390*985 | 600*390*1138 | 600*390*1291 | 600*390*1444 | 600*390*1597 |
| वजन (किलो) | 196 | 240 | 284 | 328 | 372 |
| पर्यावरण पैरामीटर | |||||
| संलग्नक सुरक्षा रेटिंग | आईपी65 | ||||
| चार्ज तापमान रेंज (डिग्री) | 0 डिग्री ~50 डिग्री | ||||
| डिस्चार्ज तापमान रेंज (डिग्री) | -20 डिग्री ~55 डिग्री | ||||
| इंस्टॉलेशन तरीका | तल-माउंट | ||||
| सेवा जीवन | |||||
| चक्र जीवन | >6000@25 डिग्री, 80% डीओडी) | ||||
| डिज़ाइन जीवन (वर्ष) | 10 | ||||
| प्रमाणन | |||||
| सुरक्षा एवं प्रमाणन | सीई, आईईसी62619, यूएल1973 | ||||
| परिवहन | यूएन38.3 | ||||

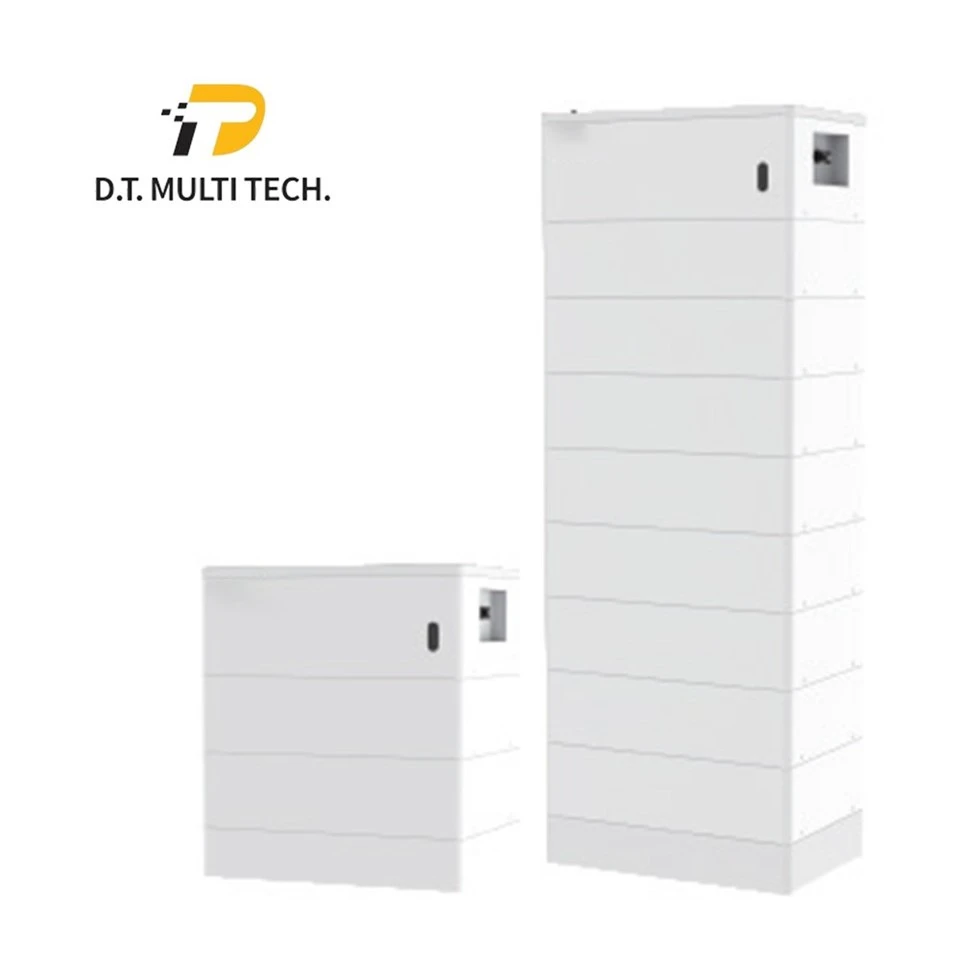

स्केलेबल स्टैक्ड डिज़ाइन
इस स्टैक्ड लिथियम बैटरी सिस्टम का एक प्रमुख लाभ यह हैवास्तविक मॉड्यूलर और स्टैकेबल संरचना, जो केवल बैटरी मॉड्यूल जोड़कर सिस्टम क्षमता और वोल्टेज का विस्तार करने की अनुमति देता है।
प्रोजेक्ट डेवलपर्स और ईपीसी ठेकेदारों के लिए, यह स्टैकेबल डिज़ाइन प्रारंभिक इंस्टॉलेशन चरण में सिस्टम को बड़ा करने की आवश्यकता को समाप्त करता है। परियोजनाएं छोटे कॉन्फ़िगरेशन के साथ शुरू हो सकती हैं {{1}जैसे कि 204.8V पर 4{5}मॉड्यूल 20.48 kWh सिस्टम - और बाद में ऊर्जा की मांग बढ़ने पर इनवर्टर, कैबिनेट या नियंत्रण प्रणाली को बदले बिना 6 या 8 मॉड्यूल तक विस्तारित किया जा सकता है।
ऊर्ध्वाधर स्टैकिंग संरचना भी स्पष्ट स्थापना लाभ प्रदान करती है। 600 × 390 मिमी के निरंतर पदचिह्न के साथ, क्षमता विस्तार से केवल सिस्टम की ऊंचाई बढ़ती है, न कि फर्श की जगह की आवश्यकता होती है। यह आवासीय उपयोगिता कक्षों, वाणिज्यिक उपकरण कक्षों और स्थान प्रतिबंधित प्रतिष्ठानों के लिए विशेष रूप से मूल्यवान है जहां लेआउट लचीलापन सीमित है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: सिस्टम की प्रयोग करने योग्य ऊर्जा क्या है?
ए: मॉड्यूल की संख्या के आधार पर नाममात्र ऊर्जा 10.24 kWh से 40.96 kWh तक होती है। प्रयोग करने योग्य ऊर्जा सिस्टम सेटिंग्स और डिस्चार्ज की गहराई द्वारा निर्धारित की जाती है, बैटरी को दीर्घकालिक संचालन के लिए 80% डीओडी का समर्थन करने के लिए डिज़ाइन किया गया है।
प्रश्न: क्या सिस्टम बाहरी स्थापना के लिए उपयुक्त है?
उत्तर: हाँ. स्टैक्ड लिथियम बैटरी एनक्लोजर को IP65 रेटिंग दी गई है, जो इसे धूल और बारिश के संपर्क में आने वाले वातावरण सहित इनडोर और आउटडोर दोनों इंस्टॉलेशन के लिए उपयुक्त बनाता है।
प्रश्न: बैटरी का अपेक्षित चक्र जीवन क्या है?
उत्तर: मानक परिचालन स्थितियों के तहत बैटरी 80% गहराई पर डिस्चार्ज के साथ 6000 से अधिक चक्र प्रदान करती है, जो 10 वर्षों से अधिक के डिज़ाइन जीवन का समर्थन करती है।
प्रश्न: सिस्टम सुरक्षा और संरक्षण कैसे संभालता है?
उत्तर: एक एकीकृत स्मार्ट बीएमएस बहु-स्तरीय सुरक्षा प्रदान करता है, जिसमें अधिक वोल्टेज, कम वोल्टेज, कम वोल्टेज, अधिक करंट, शॉर्ट सर्किट और तापमान सुरक्षा शामिल है। दोष निदान और मॉड्यूल अलगाव भी समर्थित हैं।
प्रश्न: क्या बैटरी वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए उपयुक्त है?
उत्तर: हाँ. उच्च वोल्टेज आउटपुट, स्केलेबल क्षमता और स्थिर वर्तमान प्रदर्शन के साथ, यह प्रणाली वाणिज्यिक और हल्के औद्योगिक ऊर्जा भंडारण परियोजनाओं, साथ ही आवासीय हाइब्रिड सौर प्रणालियों के लिए उपयुक्त है।
